全密閉黃磷高溫含塵爐氣凈化系統（磷化工）

     產品參數：

爐氣發生量：5000~6000㎡/h；

爐氣主要成分：P4

煙氣含塵濃度:50~200g/N㎡;

電爐出口爐氣溫度：120℃~180℃；最高≤340℃；

粉塵粒徑：5~200μm；

設計溫度：350℃；

設計壓力：±30KPa；

凈化后煙氣含塵量：＜10mg/Nm3；

反吹氣體：高溫氮氣；

反吹壓力：0.3~0.8MPa；

反吹氣體溫度：~200℃；

運行效率：≥97%；

工作方式：連續；

工作環境：防雨、防雪半封閉廠房

工藝流程及原理：

從黃磷電爐產生的含塵爐氣先通過爐氣加熱器加熱得到200℃以上的高溫爐氣，再進入高溫YT除塵器凈化除塵，凈化后的高溫潔凈爐氣進入噴淋塔進行噴淋洗滌，洗滌下來的黃磷收集至沉降槽后再進入下一工段處理，洗滌后的潔凈尾氣經總水封保護后輸送至尾氣利用工段使用。氮氣從緩沖罐出來后進入一體式加熱氣包，在氣包內將氮氣加熱到設計溫度，加熱后的氮氣實行定時/定阻反吹，恢復膜通量。攔截下來的粉塵間接排入中間灰罐，并由中間灰罐冷卻暫存后定期排出系統作為生產原料或副產品。

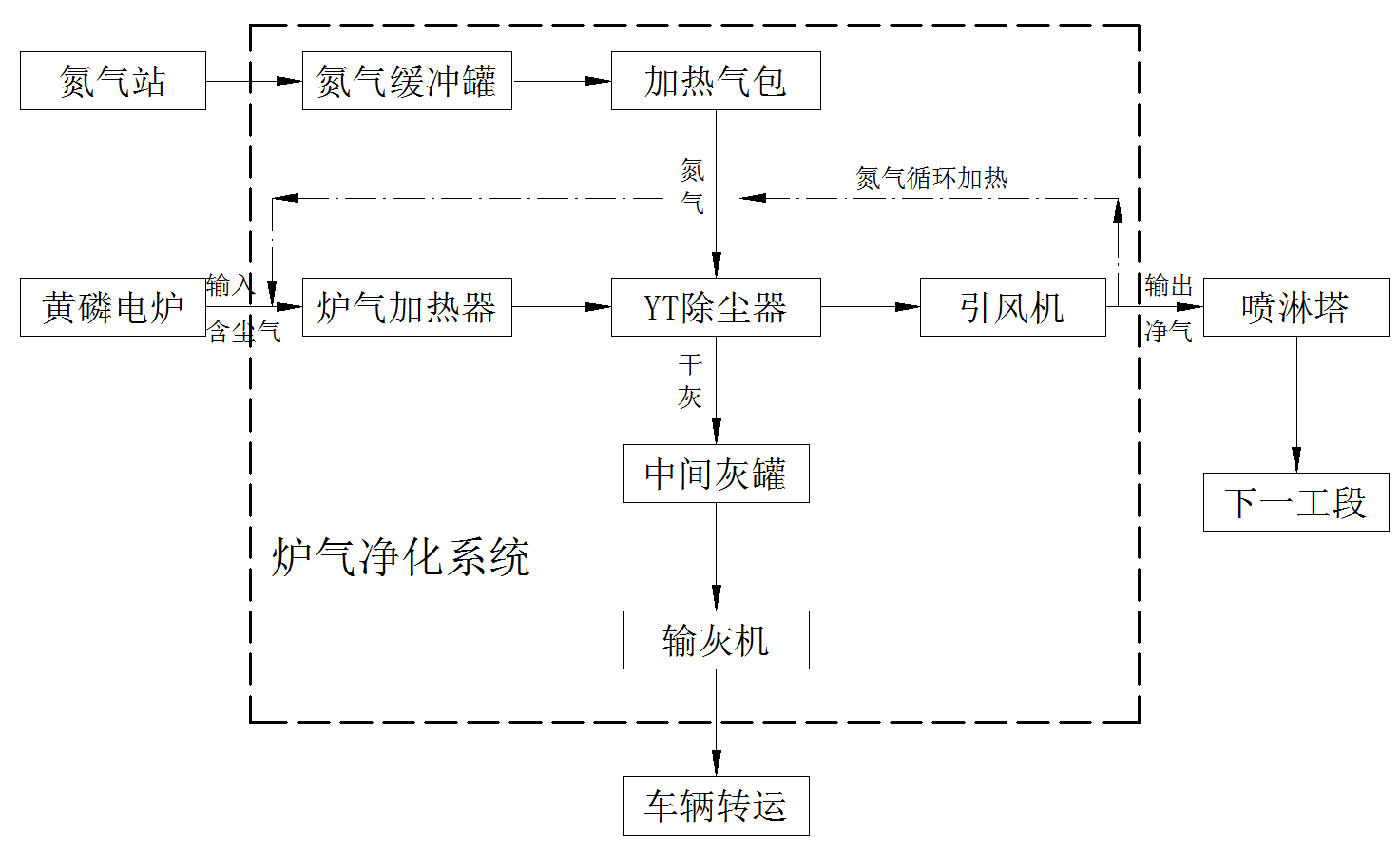

工藝流程圖：

                         YT膜除塵工藝流程框圖

注：虛線框內為YT膜爐氣凈化系統

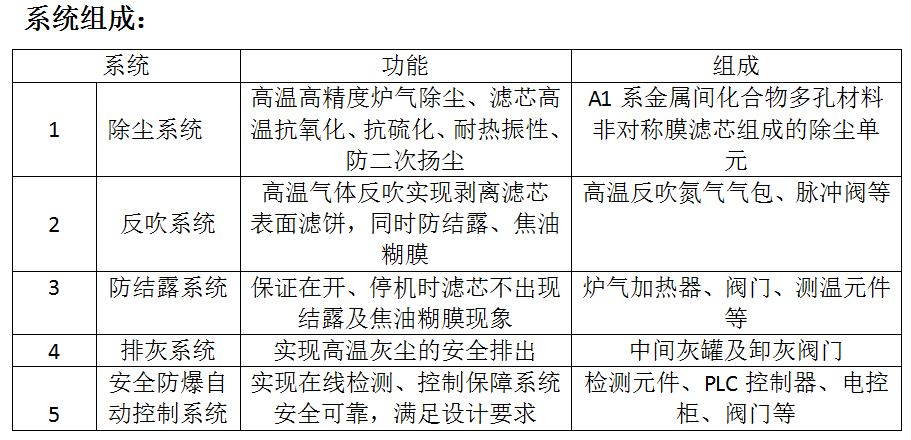

系統組成：
